بررسی فایبر اسکوپ فیبر نوری KOMSHINE KIP-600V | Fiber Inspection Scope
KOMSHINE KIP-600V یک دستگاه قابلحمل برای بازرسی و بررسی سطح مقطع کانکتورهای فیبر نوری (Fiber End Face Inspection) است که با بزرگنمایی 400X امکان مشاهده دقیق آلودگی، گردوغبار، خراش، آسیب و سایر عیوب موجود روی سطح کانکتور فیبر نوری را فراهم میکند.
این دستگاه به یک نمایشگر 3.5 اینچی LCD مجهز شده و با طراحی کوچک و قابلحمل، امکان بررسی سریع کانکتورهای فیبر نوری را در محل پروژه، مراکز داده، شبکههای مخابراتی، FTTH و هنگام نصب و نگهداری تجهیزات نوری فراهم میکند.
کاربرد دستگاه KIP-600V
یکی از عوامل مهم ایجاد افت توان و اختلال در لینکهای فیبر نوری، آلودگی یا آسیب سطح مقطع کانکتور است. ذرات گردوغبار، چربی، آلودگی، خطوخش و سایر ذرات روی End Face میتوانند باعث افزایش Loss و Reflectance و در نتیجه کاهش کیفیت لینک شوند.
KIP-600V با بزرگنمایی 400 برابری، امکان مشاهده دقیق سطح مقطع کانکتور را فراهم میکند تا پیش از اتصال کانکتورها یا هنگام عیبیابی لینک، وضعیت آنها بررسی و در صورت نیاز تمیزکاری انجام شود.
مشخصات فنی KOMSHINE KIP-600V
مشخصه مقدار
| برند | KOMSHINE |
| مدل | KIP-600V |
| نوع دستگاه | Fiber Inspection Scope |
| کاربرد | بازرسی سطح مقطع کانکتور فیبر نوری |
| بزرگنمایی | 400X |
| رزولوشن | بهتر از 1µm |
| محدوده دید | 0.316 × 0.285 mm |
| سنسور تصویر | 1/3 inch |
| تعداد پیکسل مؤثر | حدود 300,000 پیکسل |
| نمایشگر | 3.5 اینچ LCD |
| رزولوشن نمایشگر | 960 × 240 |
| نرخ فریم ویدئو | 25 FPS |
| فرمت پخش ویدئو | AVI |
| خروجی ویدئو | NTSC / PAL |
| حافظه | TF Card |
| ظرفیت کارت حافظه | 8GB |
| رابط USB | USB 1.1 / 2.0 |
| فرمت فایل سیستم | FAT32 |
| باتری داخلی | Lithium Battery |
| ظرفیت باتری | 4000mAh |
| ورودی برق/شارژ | DC 5V / 2A |
| وزن پروب | حدود 110 گرم |
| دمای نگهداری | -18 تا +35°C |
مشخصات فوق مطابق اطلاعات فنی منتشرشده توسط KOMSHINE است.

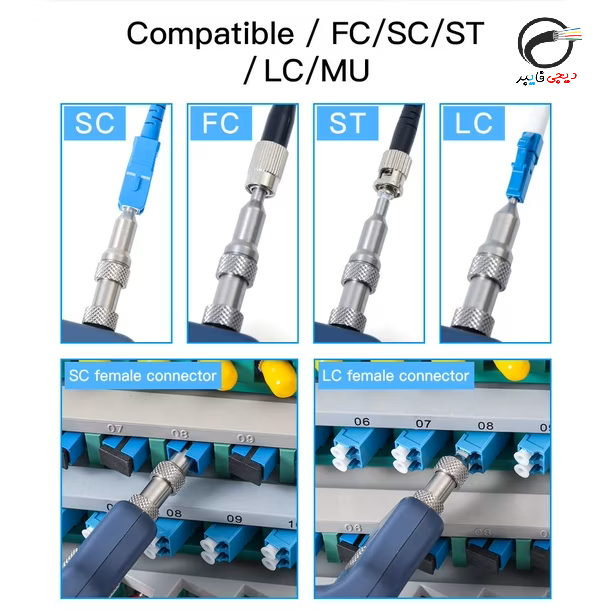

پشتیبانی از کانکتورهای مختلف
KIP-600V با مجموعهای از کانکتورهای رایج فیبر نوری سازگار است و امکان بررسی کانکتورهای زیر را فراهم میکند:
- SC
- FC
- ST
- LC
- SC Female
- LC Female

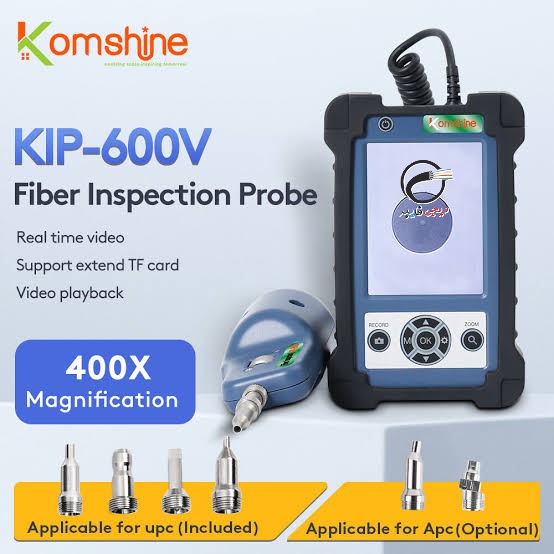

همچنین طراحی دستگاه امکان استفاده از آداپتورهای مختلف برای بررسی انواع رابطهای فیبر نوری را فراهم میکند. KOMSHINE در توضیحات خود به پشتیبانی از رابطهای UPC و APC نیز اشاره کرده است.
بزرگنمایی 400X و تشخیص آلودگی
مهمترین ویژگی KIP-600V، سیستم تصویربرداری با 400 برابر بزرگنمایی و رزولوشن بهتر از 1 میکرومتر است. این قابلیت باعث میشود آلودگیها و آسیبهای بسیار ریز روی سطح End Face کانکتور قابل مشاهده باشند.
با استفاده از دستگاه میتوان مواردی مانند:
- گردوغبار
- چربی و آلودگی
- خراش سطح مقطع
- آسیب فیزیکی
- آلودگی ناشی از تماس دست
- ذرات باقیمانده پس از نصب یا اتصال
را بررسی کرد.
نمایشگر 3.5 اینچی و ضبط اطلاعات
این دستگاه به نمایشگر 3.5 اینچی LCD مجهز است و تصویر سطح مقطع فیبر را بهصورت مستقیم نمایش میدهد. همچنین KIP-600V قابلیت ضبط ویدئو و ذخیره اطلاعات با استفاده از TF Card را دارد که برای مستندسازی نتایج تست و بررسیهای بعدی کاربردی است.
باتری 4000mAh
KIP-600V دارای باتری داخلی لیتیومی با ظرفیت 4000mAh است. طبق اطلاعات KOMSHINE، زمان Standby دستگاه تا حدود 20 ساعت اعلام شده و همین موضوع آن را برای استفاده در پروژههای میدانی و عملیات نصب و نگهداری مناسب میکند.

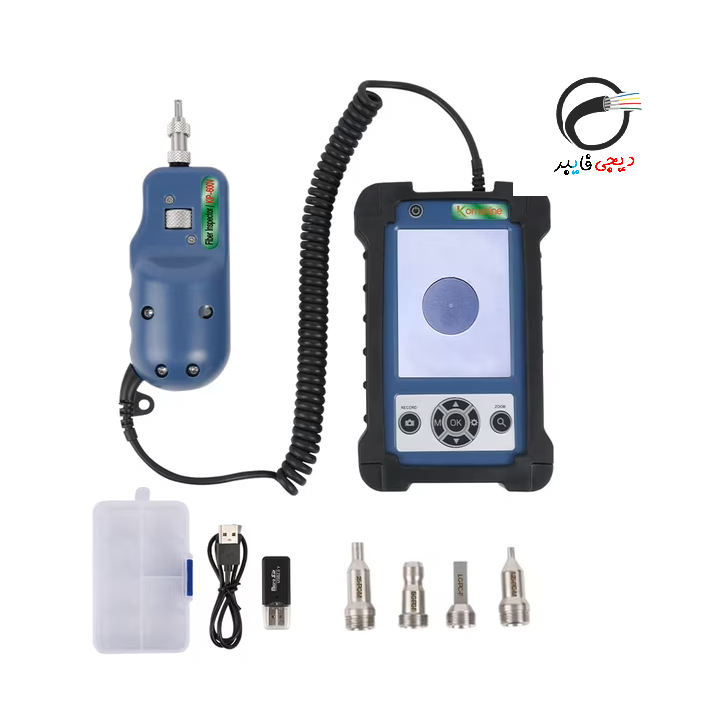

طراحی قابلحمل و مناسب کار میدانی
KIP-600V با ابعاد جمعوجور و وزن پایین طراحی شده و امکان استفاده با یک دست را فراهم میکند. همچنین دارای پایه فلزی چرخان است که امکان قرار دادن دستگاه روی سطح کار و مشاهده راحتتر تصویر را فراهم میکند.
بدنه دستگاه به یک محافظ سیلیکونی جداشونده نیز مجهز شده که به کاهش آسیب ناشی از ضربه و سقوط در شرایط کاری کمک میکند.
مزایای استفاده از KIP-600V
- بزرگنمایی 400X
- رزولوشن بهتر از 1µm
- نمایشگر داخلی 3.5 اینچی
- پشتیبانی از کانکتورهای SC / FC / ST / LC
- پشتیبانی از برخی رابطهای Female
- امکان مشاهده و بررسی آلودگی سطح End Face
- امکان ضبط و ذخیره تصاویر و ویدئو
- پشتیبانی از TF Card
- باتری داخلی 4000mAh
- طراحی سبک و قابلحمل
- مناسب استفاده در پروژههای میدانی
- دارای پایه فلزی چرخان
- مجهز به محافظ سیلیکونی جداشونده
- قابلیت اتصال از طریق USB
کاربردهای KIP-600V
این فایبر اسکوپ برای استفاده در حوزههای مختلف فیبر نوری مناسب است، از جمله:
شبکههای مخابراتی و انتقال داده، FTTH و FTTx، دیتاسنترها، پروژههای نصب و راهاندازی فیبر نوری، نگهداری و عیبیابی شبکه، تست و تحویل لینکهای فیبر نوری و بررسی کانکتورها پیش از اتصال به تجهیزات.
چرا بازرسی End Face اهمیت دارد؟
حتی مقدار کمی آلودگی روی سطح کانکتور میتواند روی عملکرد لینک فیبر نوری تأثیر بگذارد. به همین دلیل، بررسی End Face قبل از اتصال کانکتورها یکی از مراحل مهم در نصب و نگهداری حرفهای شبکههای فیبر نوری است. KIP-600V این فرآیند را با نمایش بزرگشده و واضح سطح مقطع فیبر سادهتر میکند.
