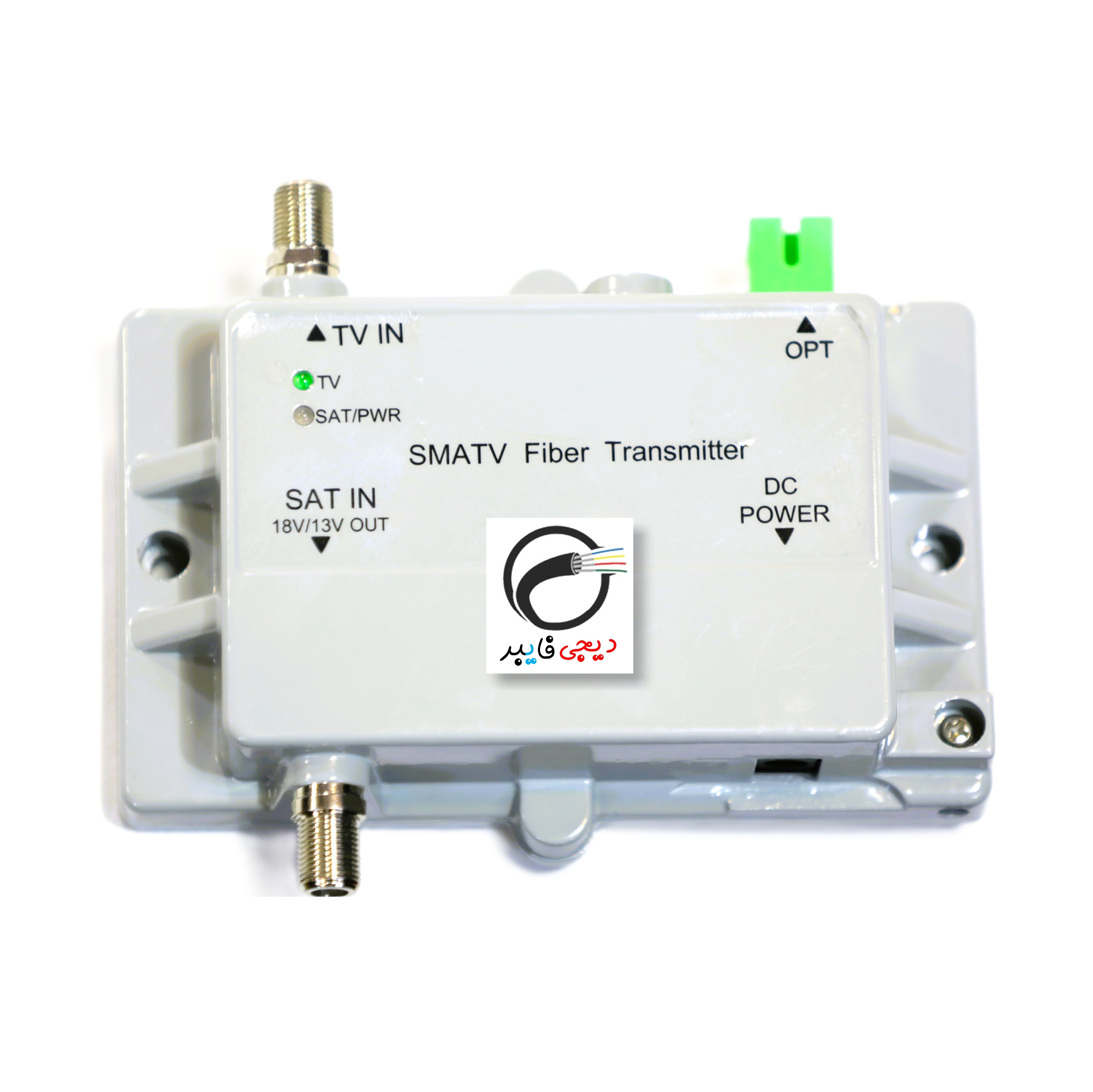

مبدل ROF تبدیل فرکانس رادیویی UHF +LNB به فیبر نوری (فرستنده)

سیستم‌های DBS (پخش مستقیم ماهواره‌ای) و DTH (دریافت مستقیم از ماهواره) از رایج‌ترین روش‌های دریافت شبکه‌های تلویزیونی ماهواره‌ای در سراسر جهان هستند. در این سیستم‌ها معمولاً از آنتن ماهواره، کابل کواکسیال، اسپلیتر یا مولتی‌سوئیچ و گیرنده ماهواره استفاده می‌شود. با این حال، نصب آنتن برای ساکنان مجتمع‌های مسکونی و آپارتمان‌ها همواره با محدودیت‌ها و مشکلاتی همراه است.

راهکار SMATV (Satellite Master Antenna TV) یا سیستم آنتن مرکزی ماهواره، امکان توزیع سیگنال‌های ماهواره‌ای را در ساختمان‌ها، مجتمع‌های مسکونی، هتل‌ها، بیمارستان‌ها و مراکز تجاری فراهم می‌کند. با استفاده از فناوری RF Over Fiber، سیگنال‌های تلویزیون زمینی و ماهواره‌ای از طریق فیبر نوری با حداقل افت کیفیت و در فواصل طولانی قابل انتقال هستند.

این سیستم قادر است سیگنال‌های RF را تا 30 کیلومتر بر روی فیبر نوری انتقال دهد و به‌صورت مستقیم تا 32 واحد را پوشش دهد. همچنین با استفاده از تقویت‌کننده نوری EDFA، ظرفیت توزیع سیگنال به صدها، هزاران و حتی ده‌ها هزار مشترک در شبکه‌های FTTH افزایش می‌یابد.

ویژگی‌های محصول

•  انتقال سیگنال‌های RF در بازه فرکانسی 45 تا 2600 مگاهرتز
•  قابلیت استفاده با ورودی ترکیبی (Combined RF) برای انتقال همزمان سیگنال‌های تلویزیون زمینی و ماهواره‌ای
•  یا دو ورودی مجزا شامل:
  • ورودی تلویزیون زمینی (Terrestrial TV) با بازه فرکانسی 174 تا 806 مگاهرتز
  • ورودی سیگنال ماهواره (L-Band) با بازه فرکانسی 950 تا 2150 مگاهرتز
•  قابلیت تأمین ولتاژ 13 یا 18 ولت DC برای LNB (به‌صورت سفارشی)
• دارای یک خروجی RF
•  بهره‌گیری از لیزر DFB با طول موج 1550 نانومتر و فتودیود با حساسیت بالا جهت انتقال پایدار و باکیفیت
•  مجهز به مدار کنترل بهره RF با نویز بسیار پایین (Low Noise RF Gain Control)
•  بدنه آلومینیومی دایکست (Die-Cast) با طراحی مقاوم، فشرده و مناسب برای محیط‌های صنعتی
•  قابلیت نصب در رک 19 اینچ (1U) (به‌صورت سفارشی)
•  امکان استفاده از رابط WDM با طول موج‌های 1310 و 1490 نانومتر برای ادغام با شبکه‌های GPON / EPON (OLT/ONU) (اختیاری)
•  انتقال سیگنال با کیفیت بالا تا 30 کیلومتر بر روی فیبر نوری
•  مناسب برای پروژه‌های SMATV، CATV، FTTH و توزیع سیگنال‌های تلویزیون زمینی و ماهواره‌ای بر بستر فیبر نوری
•  مناسب برای مجتمع‌های مسکونی، هتل‌ها، مراکز تجاری، بیمارستان‌ها، دانشگاه‌ها و پروژه‌های Broadcast
