مبدل تبدیل فرکانس رادیویی به فیبر نوری تک پورت (گیرنده)

گیرنده نوری CATV فیبر به خانه با پشتیبانی از باند کامل RF، راهکاری مناسب برای ارائه سرویس تلویزیون بر بستر شبکه‌های فیبر نوری (FTTH) است. این دستگاه با دریافت سیگنال نوری 1550 نانومتر و تبدیل آن به سیگنال RF، امکان انتقال کانال‌های تلویزیونی آنالوگ و دیجیتال QAM را با کیفیت بالا برای مصارف خانگی و SOHO فراهم می‌کند.

با توسعه شبکه‌های فیبر تا منازل و انتقال سرویس اینترنت به بسترهای GPON، XGPON و فناوری‌های مشابه، این نوع گیرنده‌های نوری نقش مهمی در ارائه سرویس پخش تلویزیونی بر روی شبکه فیبر ایفا می‌کنند. پهنای باند RF خروجی دستگاه از 45 تا 1000 مگاهرتز بوده و در نسخه‌های مجهز امکان پشتیبانی از محدوده فرکانسی تا 1218 مگاهرتز نیز وجود دارد.

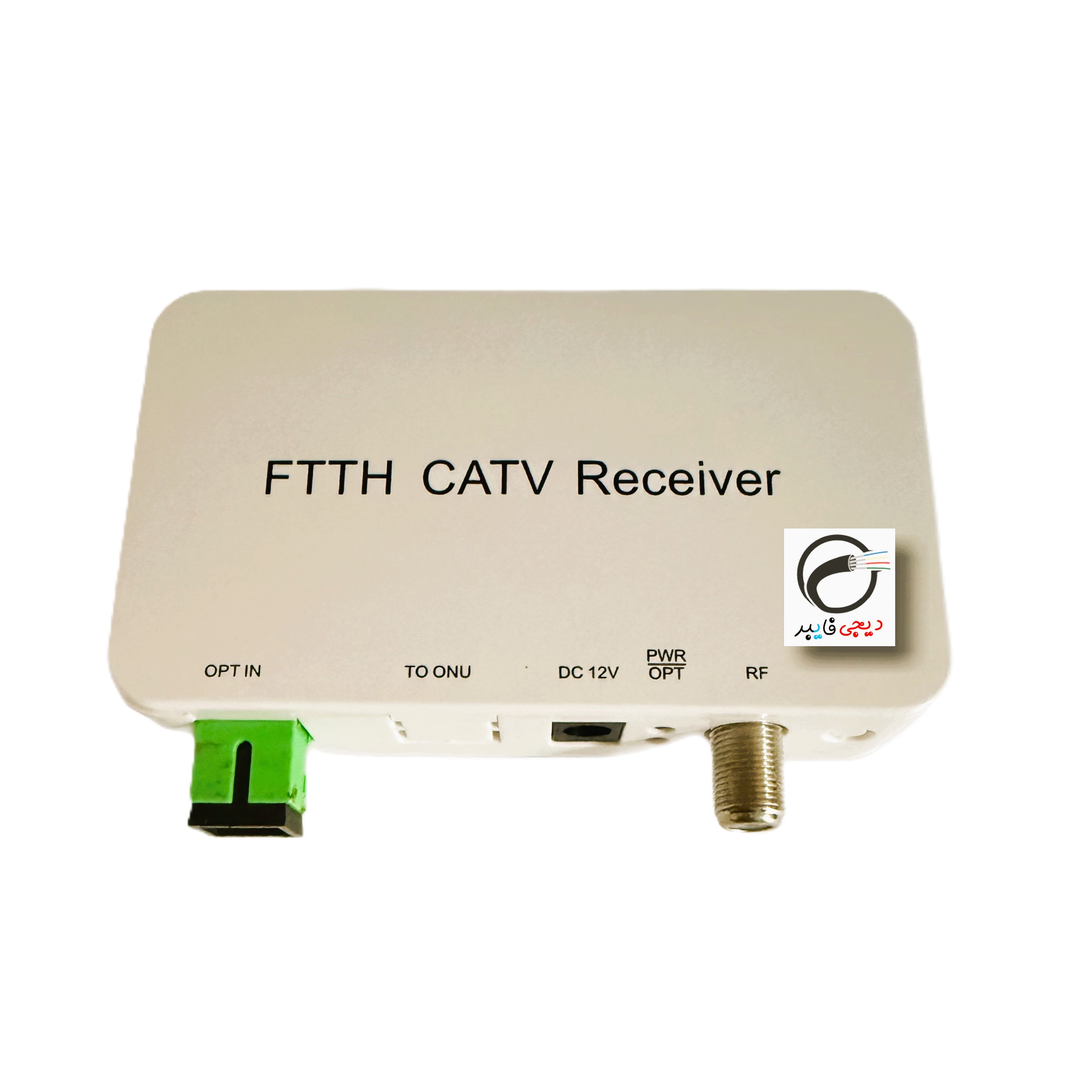

این گیرنده دارای یک ورودی نوری 1550 نانومتر، یک خروجی RF و ورودی برق DC است و با طراحی کامپکت و بدنه پلاستیکی مقاوم در برابر شعله به همراه شیلد فلزی داخلی، علاوه بر حفظ ایزولاسیون RF، عملکرد پایدار و مطمئنی را ارائه می‌دهد.

به لطف طراحی AGC داخلی، نصب و راه‌اندازی دستگاه بسیار ساده بوده و بدون نیاز به تنظیمات پیچیده، سیگنال RF با سطح خروجی پایدار ارائه می‌شود. استفاده از فوتودیود با خطی بودن بالا و تقویت‌کننده کم‌نویز GaAs باعث شده است تا کیفیت سیگنال خروجی برای تلویزیون‌های آنالوگ و دیجیتال حفظ شود.

این دستگاه قابلیت دریافت سیگنال‌های نوری باند وسیع در محدوده 1525 تا 1565 نانومتر و همچنین سیگنال‌های باند محدود 1550 تا 1560 نانومتر را دارد. همچنین محدوده توان ورودی نوری مناسب، امکان استفاده در شرایط مختلف شبکه فیبر نوری را فراهم می‌کند.

ویژگی‌ها:

• طراحی کامپکت با بدنه پلاستیکی مقاوم در برابر شعله
• فوتودیود با خطی بودن بالا برای انتقال سیگنال CATV با کیفیت مطلوب
• پشتیبانی از پهنای باند RF خروجی 45 تا 1000 مگاهرتز (قابل ارتقا تا 1218 مگاهرتز)
• مجهز به سیستم AGC نوری برای تثبیت سطح خروجی
• امکان تنظیم دستی سطح خروجی RF در نسخه دارای قابلیت MGC
• پشتیبانی از ورودی نوری 1550 نانومتر در باندهای مختلف
• مناسب برای انتقال کانال‌های تلویزیونی آنالوگ و دیجیتال QAM
• دارای نشانگر LED وضعیت برق و سیگنال نوری
• مجهز به ورودی برق DC با آداپتور 12 ولت
• مناسب برای کاربردهای FTTH، منازل مسکونی و محیط‌های SOHO
